一、基础型云专线服务原理简介
云专线服务创建专属连接通道,云内网络以真实IP连接企业内部网络,通道内地址不重叠,通过设置的专线路由实现三层互通。
1、基础型云专线使用vRouter网元作为专线本端网关,在专线业务下发后将在网元上自动配置预配置中设置的本端网关IP,核心交换机作为专线远端网关,所有服务虚拟化部署,不感知交换机类型。
2、基础型云专线虽然有一些手动配置任务,但不依赖硬件类型,部署方式灵活,不受组网形态的限制。
二、基础型云专线服务流量模型

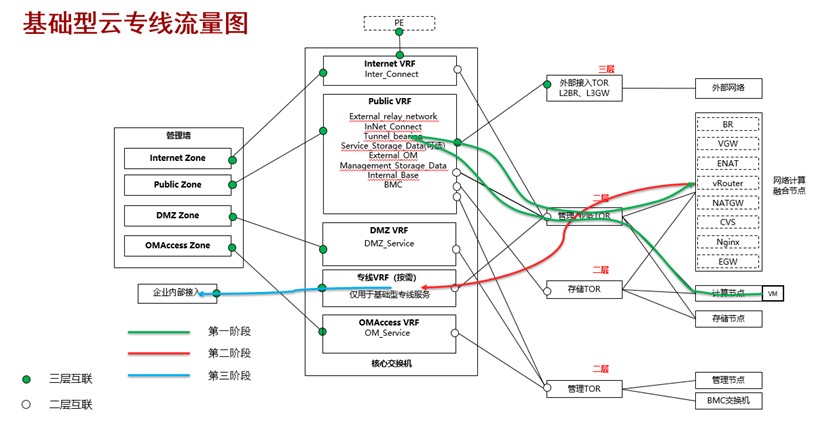

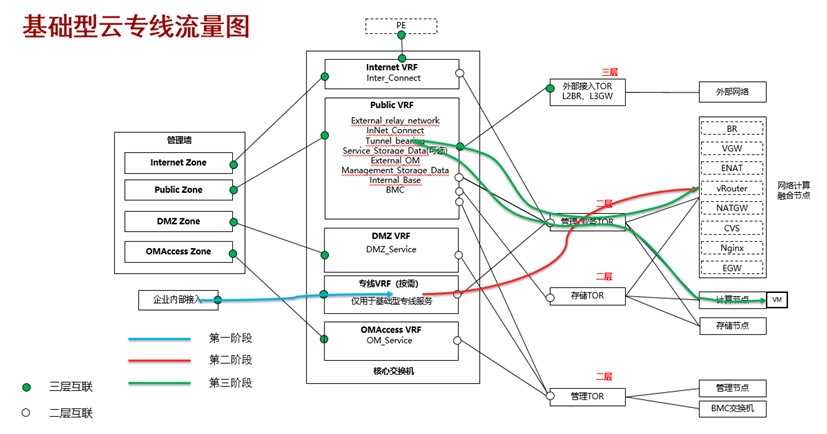

1、基础型云专线仅有虚拟化网元作为专线(本端)网关的场景。专线在VPC内的计算节点通过VXLAN将流量送到vRouter节点,vRouter使用二层转发的方式将流量送到专线远端网关,如图红线所示。之后由环境管理员引流,如图紫色连线所示。基础型云专线复用vRouter作为本端网关,核心交换机作为远端网关,不增加新网元和物理设备。

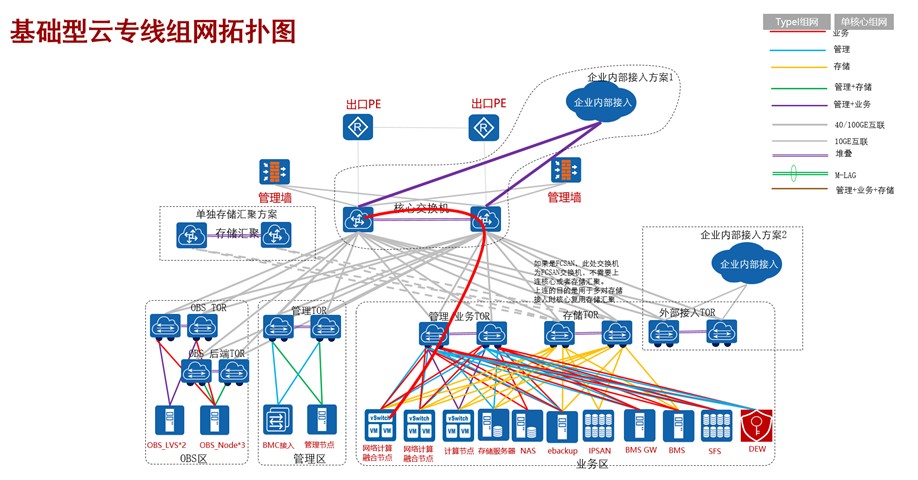

基础型云专线组网拓扑图如下:
a.专线的流量从专线接入设备连接到核心交换机。
如果使用MPLS专线接入,MPLS的终结在专线接入设备,VPC网段路由下一跳指向核心交换机上配置的专线远端网关IP,进入专线VRF。
b.不同的专线接入到核心交换机上不同的VRF,下一跳路由指向vRouter集群,网络接入区交换机二层透传专线流量。专线的流量在vRouter做一次路由,下一跳指向VPC内虚拟机,流量在vRouter节点做VXLAN封装。
c.VXLAN流量到达计算节点,做VXLAN解封装之后发送到虚拟机。
a.专线的流量虚拟机发出之后,在计算节点做VXLAN封装,VXLAN隧道对端的IP为vRouter集群的VTEP IP。
b.专线流量达到vRouter节点之后做VXLAN解封装,通过二层VLAN的方式发送到核心交换机配置的专线对端端口IP,进入专线VRF。
c.流量达到专线VRF,下一条路由指向专线接入设备。
