mpls是以什么方式连接的?

发布时间:2021-11-17 10:10 作者:亿联云 阅读量:124

MPLS是怎么工作的?

简而言之,MPLS的工作就是正确地将进入MPLS域的报文转发到目的地。MPLS的工作可以概括为两个过程:建立LSP,通过LSP转发消息。

MPLS是如何建立LSP的?

MPLS是一种依靠标签交换来指导转发的技术。因此,LSP的建立过程实际上是LSR为特定FEC确定标签的过程。

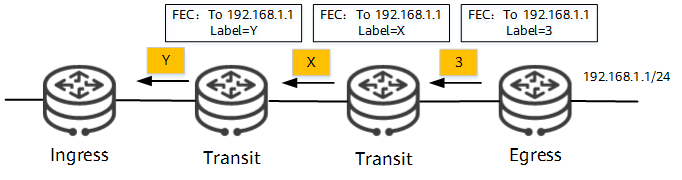

MPLS标签由下游分配,从下游到上游分发。如下图所示,下游LSR根据IP路由的目的地地址划分FEC,将标签分配给相应指定目的地地址的FEC,然后将标签发送给上游LSR,触发上游LSR建立标签转发信息表,最终使一系列LSR形成LSP。

根据建立方式,LSP可分为静态LSP和动态LSP两种:

静态LSP是管理员通过手动为每个FEC分配标签而建立的LSP。手工分配标签的原则是上游LSR方向的标签值等于下游LSR方向的标签值。

动态LSP是由LSR通过标签发布协议动态生成和发布标签而建立的LSP。下游LSR向上游LSR发送标签时,需要依靠IP路由。MPLS支持多种标签发布协议,如LDP(LabelDistributionProtocol)、RSVP-TE(ResourceReservationProtocolTraficengineering)和MP-BGP(MultiprotocolBorderGatewayProtocol)。

如何通过LSP转发报文?

以支持PHP特性的LSP为例,该LSP中MPLS报文的基本转发过程如下:

Ingress收到192.168.1.1/24的IP报文,压入标签Y(Push),封装成MPLS报文并继续转发。

Transit收到MPLS消息,交换标签(Swap),用标签X代替标签Y。

倒数第二跳的Transit收到了MPLS的消息,因为Egress给它的标签值是3,所以进行PHP操作,弹出标签X,继续将IP消息转发给Egress。

Egress节点收到IP消息,转发到目的地192.168.1.1/24。

上文通过mpls的工作原理、建立LSP的过程以及LSP转发报文的原理介绍了mpls是以什么方式连接的相关内容,亿联云专业提供IPLC、MPLS VPN、SD-WAN、IEPL、海外IDC、云专线等技术方案,如有需要,欢迎联系电话010-53390328!
